Schaltzeichen und Bauelemente

In diesem Kapitel haben wir bereits einen Großteil der grundlegenden Bauteile in einem Schaltplan kennengelernt. Es fehlen aber noch drei wichtige Bauteile, deren Schaltzeichen man in der Prüfung erkennen soll. Die genaue Funktionsweise dieser Bauteile wird aber erst in der Klasse E und A behandelt.

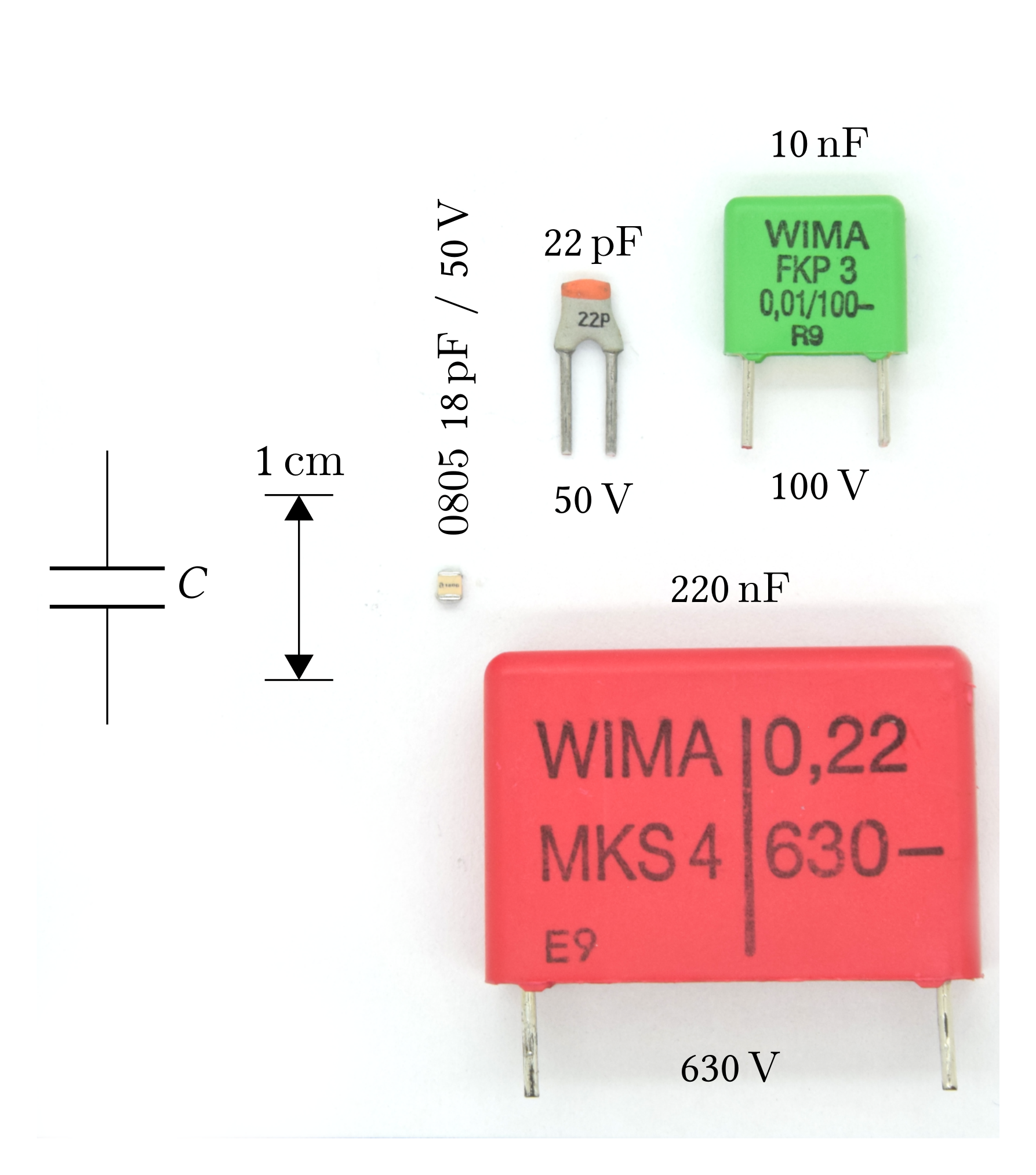

In der Abbildung N-13.10.1 sieht man verschiedene Kondensatoren. Ein Kondensator speichert eine kleine Menge an Energie. Er besteht beispielsweise aus zwei parallelen Platten. Daran kann man auch gut das Schaltzeichen erkennen.

Der folgende Alt-Text wurde noch nicht geprüft: Kurzbeschreibung: Mehrere Kondensatoren unterschiedlicher Größen und Bauformen liegen auf weißem Hintergrund, mit zugehörigen Beschriftungen zu Kapazität und Spannungsfestigkeit sowie einer 1‑cm‑Skala und dem Schaltsymbol für C.

Detaillierte Beschreibung: Links ist das gezeichnete Kondensatorsymbol mit dem Buchstaben „C“. Daneben zeigt ein vertikaler Doppelpfeil die Skala „1 cm“. In der Bildmitte steht ein sehr kleines SMD‑Bauteil; daneben ist „0805 18 pF / 50 V“ notiert. Links darüber befindet sich ein kleiner durchsteckbarer Kondensator mit orangefarbener Kappe und grauem Körper, Aufdruck „22P“; daneben steht „22 pF“ und darunter „50 V“. Rechts oben steht ein grüner, quaderförmiger Kondensator mit zwei Drahtanschlüssen, Aufdruck „WIMA FKP 3 0,01/100– R9“; daneben ist „10 nF“ und darunter „100 V“ angegeben. Unten rechts liegt ein großer roter, quaderförmiger Kondensator mit zwei Drahtanschlüssen, Aufdruck „WIMA 0,22 MKS 4 630– E9“; darüber steht „220 nF“ und darunter „630 V“. Alle Elemente sind lose angeordnet und mit schwarzer Schrift beschriftet.
Abbildung N-13.10.1: Schaltzeichen und Bauformen von Kondensatoren

NC201: Welches Bauteil wird durch das Schaltzeichen symbolisiert?
1) Kurzbeschreibung: Horizontale Linie mit einem Symbol aus zwei vertikalen Linien in der Mitte.

2) Ausführliche Beschreibung: Eine horizontale Linie ist in der Mitte durch ein Symbol aus zwei nicht miteinander verbundenen vertikalen Linien unterbrochen. Es sind keine Beschriftungen, Maße, Achsen oder weiteren Bauteile vorhanden.

In der Abbildung N-13.10.2 sind verschiedene Spulen gezeigt. Eine Spule speichert wie der Kondensator eine kleine Menge Energie aber funktioniert technisch komplett anders als der Kondensator. Die Spule besteht im einfachsten Fall aus einem aufgewickelten Draht. Diesem ist das Schaltsymbol nachempfunden.

1) Kurzbeschreibung: Foto mit vier Induktivitäten in unterschiedlichen Bauformen (SMD, zylindrisch, Ringkern, Spulenkörper) mit Maßstab und Schaltzeichen für eine Spule.

2) Ausführliche Beschreibung: Das Foto zeigt vier verschiedene Bauformen von Spulen. Links ist das Schaltzeichen für eine Spule, vier nach rechts zeigende Halbbögen, mit „L“ beschriftet. Daneben steht ein vertikaler Doppelpfeil mit „1 cm“. Rechts davon liegen vier Bauteile: oben rechts ein gelber Ringkern mit eng gewickeltem, rosafarbenem Draht und zwei Anschlussdrähten, beschriftet „47 µH“ und „3 A“. In der Mitte ist links ein sehr kleines, rechteckiges SMD‑Bauteil in Grün/Weiß mit der Beschriftung „PLCC2 100 nH“ zu sehen. Rechts davon liegt ein brauner, zylindrischer Körper mit Farbringen und der Beschriftung „150 µH“. Unten rechts ist eine Spule mit kupferfarbenem Draht auf schwarzem Spulenkörper mit zwei Lötpins abgebildet, beschriftet mit „5 mH“.
Abbildung N-13.10.2: Schaltzeichen und Bauformen von Spulen

NC301: Welches Bauteil wird durch das Schaltzeichen symbolisiert?
1) Kurzbeschreibung: Horizontale Linie mit einem Schaltzeichen aus vier gleichmäßigen, nach oben gewölbten Halbbögen in der Mitte.

2) Ausführliche Beschreibung: Eine horizontale Linie ist in der Mitte durch mehrere gleichmäßige, nach oben gewölbte Halbbögen unterbrochen. Es sind keine Beschriftungen, Maße, Achsen oder weiteren Bauteile vorhanden.

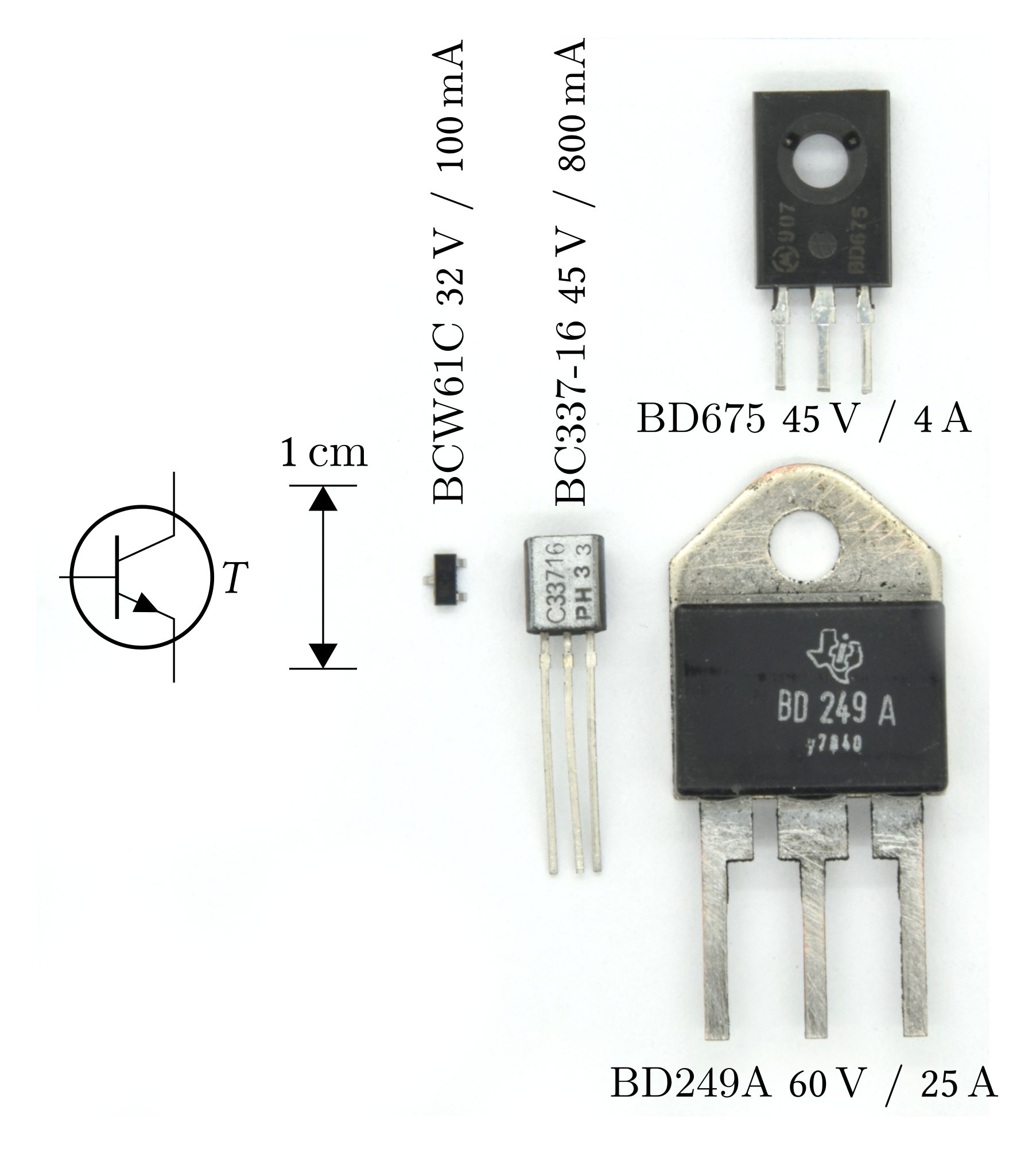

In der Abbildung N-13.10.3 finden sich verschiedene Transistoren. Ein Transistor kann, je nach Verschaltung, als elektrischer Schalter oder als Verstärker eingesetzt werden. Das Schaltzeichen des Transistors ist in den Fragen der Klasse N das einzige Bauteil mit drei Anschlüssen.

Der folgende Alt-Text wurde noch nicht geprüft: 1) Zusammenfassung: Vier Transistoren in unterschiedlichen Bauformen mit Beschriftungen sowie ein Transistorsymbol und eine 1‑cm‑Skala auf weißem Hintergrund.

2) Detaillierte Beschreibung: Links befindet sich ein gezeichneter Transistorsymbolkreis mit der Beschriftung „T“. Daneben steht eine vertikale Doppelpfeil‑Skala mit „1 cm“. Rechts davon liegen vier Bauteile von klein nach groß: zuerst ein sehr kleines, schwarzes SMD‑Gehäuse; daneben ein dreibeiniger, zylindrischer Transistor im TO‑92‑Stil mit der Aufschrift „C33716 PH 33“. Oben rechts ist ein mittleres, schwarzes, flaches Leistungstransistorgehäuse mit drei Anschlüssen und einer Befestigungsbohrung, Aufdruck „BD675“. Unten rechts ein großes Leistungstransistorgehäuse mit Metalllasche und drei breiten Anschlüssen; auf dem schwarzen Kunststoff steht „BD 249 A“ sowie ein Herstellerlogo. Zwischen bzw. neben den Bauteilen sind die folgenden Texte platziert: „BCW61C 32 V / 100 mA“ (vertikal neben dem SMD‑Bauteil), „BC337‑16 45 V / 800 mA“ (vertikal neben dem TO‑92‑Transistor), „BD675 45 V / 4 A“ (neben dem mittleren Transistor) und „BD249A 60 V / 25 A“ (unter dem großen Transistor). Alles ist vor neutral weißem Hintergrund angeordnet.
Abbildung N-13.10.3: Schaltzeichen und Bauformen von Transistoren

NC501: Welches Bauteil wird durch das Schaltzeichen symbolisiert?
1) Kurzbeschreibung: Schaltzeichen mit einem Kreis, einem Anschluss links und zwei Anschlüssen rechts.

2) Ausführliche  Beschreibung: Das Schaltzeichen besteht aus einem Kreis mit einer vertikalen Linie links im Kreis. Von links führt ein Anschluss horizontal in den Kreis und trifft auf diese vertikale Linie. Von dieser Linie gehen zwei Linien nach rechts. Die obere verläuft schräg nach rechts oben und endet an einem kurzen vertikalen Anschluss. Die untere verläuft schräg nach rechts unten. Sie hat am Ende einen ausgefüllten dreieckigen Pfeil, dessen Spitze zu einem kurzen vertikalen Anschluss zeigt. Es gibt keine Text- oder Achsbeschriftungen.

In Abbildung N-13.10.4 sind nochmal alle Schaltzeichen zusammengefasst, die wir bereits kennengelernt haben.

NB202: Was wird durch dieses Schaltzeichen symbolisiert?
1) Kurzbeschreibung: Horizontale Linie, aus der in der Mitte eine vertikale Linie nach oben ragt.

2) Ausführliche Beschreibung: Das Schaltzeichen besteht aus einer dicken horizontalen Linie, aus der in der Mitte eine etwas dünnere vertikale Linie nach oben ragt. Es gibt keine Beschriftungen, Achsen oder weiteren grafischen Elemente.

1) Kurzbeschreibung: Rastergrafik mit zwölf Schaltsymbolen in drei Reihen (Batterie, Widerstand, Kondensator, Spule; Diode, LED, Schalter, Transistor; Antenne, Masse und Erde, Spannungsmessgerät, Strommessgerät), jeweils mit deutscher Beschriftung darunter.

2) Ausführliche Beschreibung: Die Grafik ist in drei Reihen zu je vier Schaltsymbolen angeordnet. Unter jedem Symbol steht eine Beschriftung. Obere Reihe von links nach rechts: „Batterie“: zwei vertikale Linien, von denen die linke dünner ist als die rechte; „Widerstand“: waagerechter, rechteckiger Block; „Kondensator“: zwei vertikale, gleich lange Linien; „Spule“: vier nach oben zeigende Halbbögen. Mittlere Reihe: „Diode“: nach rechts zeigendes Dreieck auf einer Grundlinie; „LED“: nach rechts zeigendes Dreieck mit zwei kleinen Pfeilen, die schräg nach rechts oben vom Dreieck weg zeigen; „Schalter“: zwei nicht verbundene Anschlusspunkte, vom linken eine nach rechts oben zeigende Linie; „Transistor“: Kreis mit einer vertikalen Linie links im Kreis, mit horizontaler Linie von links und zwei Linien nach rechts oben und rechts unten, letztere mit einem dreieckigen Pfeil nach außen. Untere Reihe: „Antenne“: vertikale Linie mit Symbol in V-Form am oberen Ende; „Masse und Erde“: das eine Symbol mit kurzer vertikaler Linie, die nach unten auf eine horizontale Linie stößt, und das andere Symbol mit kurzer vertikaler Linie über drei horizontalen, sich nach unten hin verjüngenden Linien; „Spannungsmessgerät“: Kreis mit dem Buchstaben „V“ in der Mitte; „Strommessgerät“: Kreis mit dem Buchstaben „A“ in der Mitte.
Abbildung N-13.10.4: Elektrische Bauteile, Messgeräte und ihre Schaltzeichen
